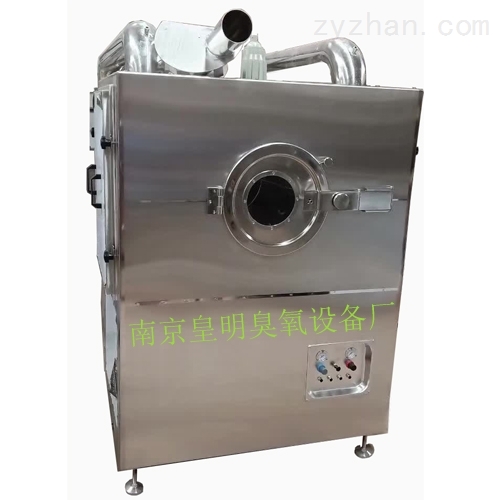

包衣機

詳細介紹

1、主要用途

    BG系列高效包衣機主要用于制藥及食品工業，是片劑、丸劑、糖果等進行水溶薄膜包衣、有機薄膜包衣、緩/控釋性包衣、滴丸包衣、糖衣包衣及巧克力/糖果包衣的一種高效節能、安全潔淨、符合GMP要求的機電一體化的包衣設備。

2、工作原理

    素芯在潔淨、密閉的旋轉滾筒內在流線型導流闆作用下不停地作複雜的軌迹運動。在運動過程中，按工藝流程和合理的工藝參數，自動噴灑包衣介質，同時在負壓狀态下供給熱風，熱風通  過素芯從素芯層底部排出，使噴灑在素芯表面的包衣介質得到快遞、均勻的幹燥，形成堅固光滑的表面薄膜。

3、功能特點

    (1)外表噴砂處理，造型美觀，結構合理，使用方便，密封性能好。

    (2)采用特殊結構。

    主機兩側門采用可開式結構，開關自如，清洗方便快捷。10L以下的高效包衣機（含10L）的主機、熱風過濾系統、排風除塵系統在同一機體內，簡單大方，節省了占地面積、降低了能耗。

    (3)集中控制系統設計合理。

    由PLC可編程控制器和HMI人機界面組成的集中控制系統設計合理，編程靈活，可适應各種不同的制藥工藝需要，工作可靠，性能穩定，符合了GMP要求。具體如下所示：

    A.操作控制櫃：集電氣元件于一體，體積小，操作、安裝、維修方便，造型美觀。

    B.操作程序有“手動操作”、“自動操作”兩大獨立操作功能，能滿足所有包衣工藝需要。

    C.觸摸操作屏：可根據客戶要求安裝在主機上操作，也可做單獨操作櫃，其操作屏能夠準确顯示包衣全過程的動态情況，實踐了人機“對話”，有利于及時觀察和處理包衣工藝過程中技術性能變化。

    a.包衣鍋內負壓可直接在觸摸屏上顯示與控制。

    b.供熱、排風風速可直接在觸摸屏上顯示與控制。

    c.溫度值可直接在觸摸屏上顯示與控制。

    (4)先進的導流式攪拌器。

    素芯在流線形導流式攪拌器作用下，在運動中産生特殊的螺旋攪拌作用，既能導向素芯産生徑向翻滾運動，又能使素芯軸向快速翻滾并形成多方向、多層次的旋流作用與交叉運動，保證藥品*得到均勻的噴霧效果，克服了傳統式攪拌器容易擠片、帶片、丢片、幹燥慢以及出現陰陽面、花斑現象等缺點。導流式攪拌器翻轉流暢，交換頻繁，消除了素芯從高處落下和碰撞現象，杜絕了碎片和磕邊，提高了成品率。導流闆上表面窄小，避免了輔料在其表面的粘附，既節約了輔料，又提高了藥品質量。

    (5)升級的配液霧化系統

    A．配置恒壓變量蠕動泵，取消了回流管。它采用數據編程，具有流量顯示，設置功能，根據不同品種設置不同流量以達到液體流量的自動控制。蠕動泵滾輪的回轉半徑随壓力變化而随時變動，輸出漿料與噴漿量自動平衡。它不僅穩定了霧化效果，優化了噴霧系統，而且防止了噴管堵塞，節約了輔料，且清洗簡單，*。

    B. 配置日本岩田進口氣霧噴管。噴頭特殊設計，先進實用。它具有“三級分流氣化”功能，霧化均勻，可調霧化量大小、形狀、方向，瞬間無滴漏，無堵塞、無粗霧狀現象；噴頭不受裝量多少影晌，可使包衣連續進行，縮短包衣時間，節省包衣輔料;噴頭清洗方便。總之，該噴管具備清管防堵功能。

   (6)升級的熱風過濾系統

    由初中高效過濾，使潔淨度達到D級，*符合新版GMP要求，風量由變頻器控制，比傳統式手動風閥更有效節省電能，熱能。

    (7)配置除塵排風系統

    采用脈沖除塵，降低人工清洗布袋周期，提高除塵效率。自動清灰，在集灰鬥集中處理，操作簡單方便。

    (8)自動在位清洗系統：在包衣鍋內、外設有高壓噴槍，并在排風口、熱風口設有清洗噴頭，可自動旋轉，清洗更方便、更輕松（選購）

    (9)配置的生産數據打印機，具備記憶和打印功能(選購)。

    把包衣工藝執行的全過程的數據全部打印出來，數據準确，便于檢驗和檔案保存。

    (10)可編寫SOP标準作業程序

    上述功能使有關技術參數實現了定量顯示和控制，可編寫SOP标準作業程序操作法，用于量化指标指導操作，保證了每批藥品的質量，符合GMP要求。

​
