微波真空幹燥箱如果真正做到功率可調及
點擊次數：1584 更新時間：2022-11-14

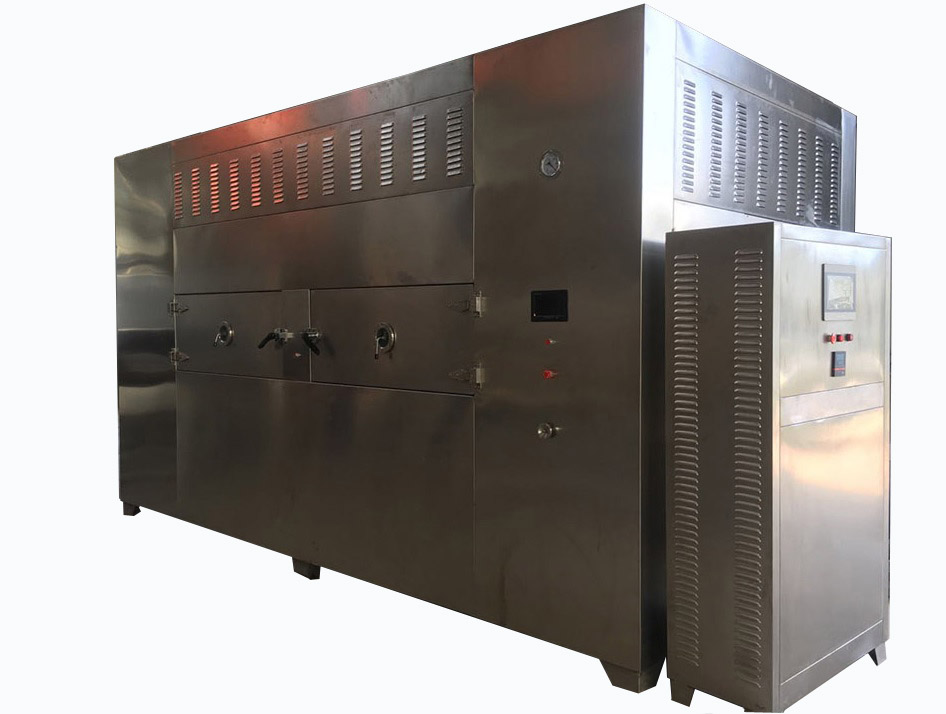

微波真空幹燥箱主要由箱體、真空系統、水冷系統、程序控制、電氣安裝，照明監控等多個系統組成。
箱體：合理布置磁控管發射單元
真空系統：水環式真空泵、防回水控制單元、循環水箱
水冷卻系統：冷水機
程序控制：觸摸屏+PLC
照明監控：射燈，攝像探頭及畫面顯示器
電氣安裝系統：可調電源的安裝、高壓線線束于磁控管的匹配
多個系統相互兼容方可完成整套設備。今天我們就電氣安裝這種講解：
微波在實現功率可調時，我們需要給磁控單元匹配可調的設備電源，電源供電通過解碼器（中繼闆）逐一控制每個磁控單元，通過編寫PLC上位程序、通訊協議實現在觸控屏上操作；安裝過程需要注意電源和磁控管的高壓線束的長短，我們采用大于1.8米的高壓線匹配，電源采用麥格米特專業電源和中繼闆，磁控管常規采用松下2M244匹配，實現分時段下輸出不同功率的要求。磁控管電源通過空開實現每組單元的獨立控制，走線布局合理規範的同時對美觀也有特殊的要求及規定。做到分區合理，互補影響，檢修方便，數據對應可查。通過整體設計給用戶體現實用耐用的微波真空幹燥箱。
