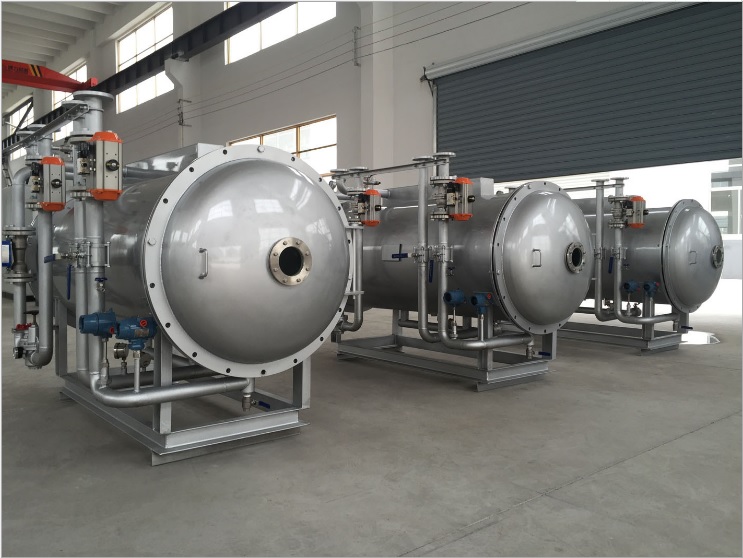

臭氧發生器是作為一個系統使用的，這個系統包括:臭氧發生器本體、空氣準備設備、臭氧投加設備、臭氧混合設備、臭氧反應設備、臭氧尾氣分解設備，某些時候還需要增加活性炭過濾器作為臭氧吸附脫除設備。

3、分類及适用範圍

分類

1 臭氧發生器按臭氧發生單元的結構型式分為管式 (G)和闆式 (B)。

2 臭氧發生器按放電頻率分為工頻 (50~60Hz)、中頻 (400~1000Hz)和高頻 (＞1000Hz)。

3 臭氧發生器按臭氧産量分為小型(5~100g/h)、中型(＞100~1000g/h)和大型(＞1000g/h)。

類型	氣源	臭氧發生濃度	适用範圍	備注
空氣源臭氧發生器	空氣	≥38mg/L	空間滅菌水消毒	配一般空氣幹燥和過濾系統
氧氣法臭氧發生器	氧氣	≥100mg/L	空間滅菌水消毒	配制氧機

4、産品選用要點

1)、有單獨空氣處理設備的臭氧系統，必須将空氣處理設備及其參數單獨标明。

2)、用于遊泳池池水消毒的臭氧系統，應具有和循環水泵、臭氧機櫃、事故報警等連鎖保護功能。

3)、用于遊泳池水消毒的臭氧系統，應具有自動投加措施和安全報警措施，如:臭氧洩漏檢測和報警，電氣系統短路或過載報警、冷卻水和變壓器過溫報警等。

4)、遊泳池循環系統中的臭氧含量可用ORP探頭或臭氧探頭進行在線監測和控制。

5)、臭氧發生器的制造商必須提供詳細的産品資料、産品認證及行業認可證明。

5、施工、安裝要點

1)、臭氧發生器基礎高度應不小于100mm，水平尺寸應每邊大于箱體尺寸50~100mm。

2)、臭氧發生器面闆前操作通道至少寬1000mm，淨高2000mm，其餘三面至少有一條寬為500mm的維修通道，機房高度至少要求2200mm。

3)、安裝臭氧發生器的機房應通風良好，保證溫度和濕度不超過臭氧發生器正常工作時的要求。

4)、安裝臭氧發生器的機房應安裝臭氧探測裝置，當空氣中的臭氧濃度超标時應報警并關閉臭氧發生器。

5)、使用臭氧發生器(系統)的遊泳池水處理系統應在遊泳池邊設置空氣中的臭氧濃度監測系統。

6)、臭氧發生器應有保護接地措施。

6、執行标準

1)、産品标準

《臭氧發生器》 CJ/T 3028.1–1994

《臭氧發生器臭氧濃度、産量、電耗的測量》 CJ/T 3028.2–1994

《中國環境保護産品認定技術條件-臭氧發生器》 HCRJ-058–1999

《生活飲用水衛生标準》GB5749-2006

2)、工程标準

《建築給水排水及采暖工程施工質量驗收規範》GB50242-2002
