遊泳池水處理配套臭氧發生器

泳池水處理臭氧發生器工程配套

一、遊泳池臭氧發生器即泳池水 - 臭氧消毒系統設計

■ CT 值是臭氧消毒系統的主要設計參數 :

其中 C 代表臭氧濃度，以 mg/L 計； T 代表接觸時間，以min 計；兩者的積 CT 值表示消毒過程的有效性。例如臭氧濃度為 0.4mg/L ，接觸時間為 4min時的 CT 值等于 1.6 。遊泳池水和飲用水不同：（ 1 ）遊泳池水封閉循環，每天循環次數不少于 4 次，而飲用水是直流的。（ 2 ）随着遊泳人數增加，池水所需氧化劑量也要增加。（ 3 ）遊泳池水溫度一般為 25 ℃ ～ 40 ℃ ，而飲用水溫度一般為 0.5 ℃ ～ 25 ℃ 。（ 4 ）遊泳池水還要加氯作為輔助消毒劑。（ 5 ）遊泳池循環水經過濾後加臭氧消毒。因此 CT 值采用 1.6 來确定遊泳池水臭氧消毒系統的大小是比較安全的。有些地區采用低的 CT 值 0.8 ，臭氧濃度為 0.2mg/L ～ 0.25mg/L ，接觸時間為 3.5min ～ 4min ，此時作為輔助消毒的加氯量可減少 65% 。當氯作為主要消毒劑而臭氧作為精處理消毒劑時， CT 值可小于 0.8 ，臭氧濃度小于 0.5mg/L ，接觸時間小于 1min 。

■ 遊泳池臭氧投加方式：

标準要求負壓投加，一般采用射流或氣液混合泵吸入法, 實踐表明氣液混合泵混合效率可高達80％左右，如加入臭氧混合罐效率更高。

射流旁路投加法：通常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器後的水和臭氧混合液從上側進入反應罐充分接觸後從下側出水與遊泳池循環水主管相接。旁流管中的水在高臭氧濃度下消毒後再和主管中的水混合并産生氧化反應。商業遊泳池水循環周期采用 6h ，旁流管水流量為循環水主管流量的15%～25% ，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間。

氣液混合泵投加法：此泵一個起臭氧氣口，一個進水口，一個出水口。把支路泳池水直接接到泵的進水口即可。此方法如能配合臭氧混合罐，效率可以達到90%以上。

管道泵+射流器組合投加法：應用經濟廣泛，可操控性強等特點，混合效率僅次于氣液混合泵。

遊泳池臭氧發生器投加量計算

■ 　水處理循環方式、循環周期和流量：

池水淨化處理循環方式有順流、逆流、混合流三種，規範池、比賽池應采用混合流淨化處理循環方式。

循環周期：Tx=24/n（h），n為每天循環次數，公共遊泳池一般為4-6次。

循環流量：qx=αf•V/Tx其中Tx循環周期，αf為管道、淨水設備和補給水箱的水容積系數，一般按1.1-1.2選取，V為遊泳池的水容積。

■ 泳池臭氧投加量的确定：

臭氧發生器産量（ g/h ）=qx×c=αf•V/Tx= 循環水流量（ m3/h ）×臭氧投加濃度（ g/m3 ）。反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧尾氣破壞裝置連接使在進入大氣前除去未溶解的臭氧。

以标準遊泳池（21m*50m,水深1.8m）為例：标準池水量1890m3

采用分流量投加

臭氧投加量：0.6-1.0mg/L，如以标準泳池為例，qx=1.1•1890/6=340噸/小時

單一臭氧投加量：Q=qx•投加量,投加量0.8mg/l，則Q=qx×c=αf•V/Tx×c=1.1V/6*0.8=272克/小時。

■遊泳池臭氧發生器臭氧反應罐的容積确定：

臭氧反應罐容積（ m3 ） = 循環水流量（ m3/h ）×旁流水百分比（ % ）×反應時間（ h ）。

在遊泳池水溫度範圍內，池水中溶解的飽和濃度遵循亨利定律，臭氧發生器産氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。在選擇臭氧發生器時應考慮到這一點。

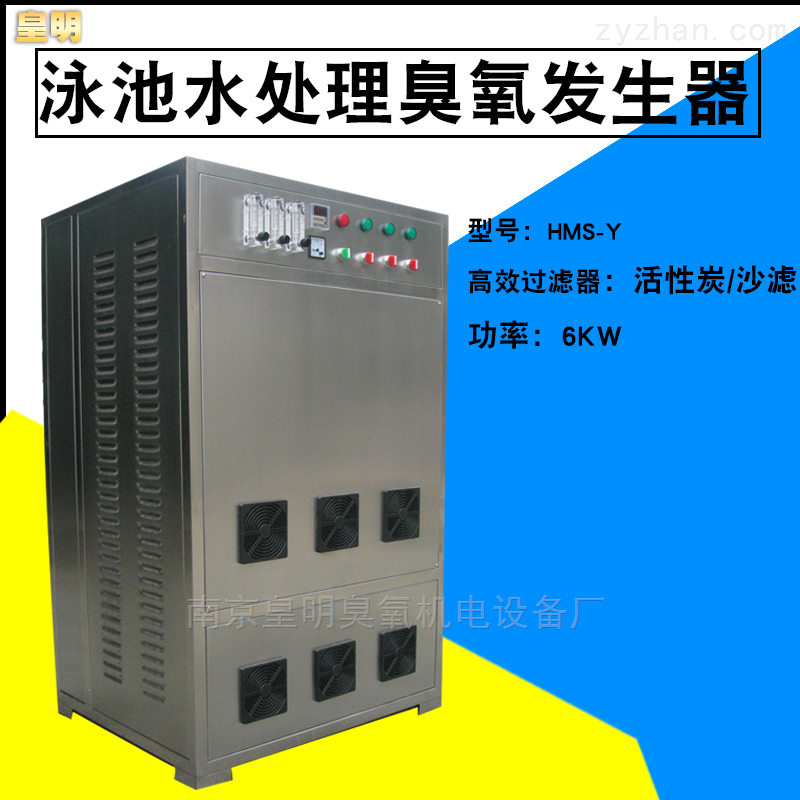

遊泳池水處理配套臭氧發生器水處理消毒廠家生産，遊泳池水處理配套臭氧發生器水處理消毒工程配套，常規配套HMS-Y60、HMS-Y120、HMS-Y180和HMS-Y250臭氧制氧一體機
